কর্মক্ষমতা ডেটা

• নামমাত্র ব্যাস: DN50 ~ DN1500
• চাপ রেটিং: 51 বার
• ফাঁস ক্লাস: ক্লাস V
• প্রযোজ্য মিডিয়া: স্ট্যান্ডার্ড রাবারের হাতাগুলির জন্য: খনিজ স্লারি, কাদা, কাগজের সজ্জা ইত্যাদি। অন্যান্য ঐচ্ছিক রাবারের হাতাগুলির জন্য: প্রযোজ্য মিডিয়া সিলিং প্যাকিংয়ের উপর নির্ভর করে পরিবর্তিত হয় এবং তাপমাত্রার সামঞ্জস্যও সেই অনুযায়ী পৃথক হয়।
• তাপমাত্রা পরিসীমা: স্ট্যান্ডার্ড রাবার হাতা জন্য: ≤ 80° সে. অন্যান্য ঐচ্ছিক রাবারের হাতাগুলির জন্য: 160 ডিগ্রি সেলসিয়াস পর্যন্ত।
• প্রবাহ বৈশিষ্ট্য: সম্পূর্ণ-বোর, অবাধ প্রবাহ

সংযোগ এবং অ্যাকচুয়েশন পদ্ধতি

• সংযোগের ধরন: ওয়েফার, ফ্ল্যাঞ্জড, উচ্চ-চাপ , লুগ , থ্রেডেড , ঝালাই করা , বাতা

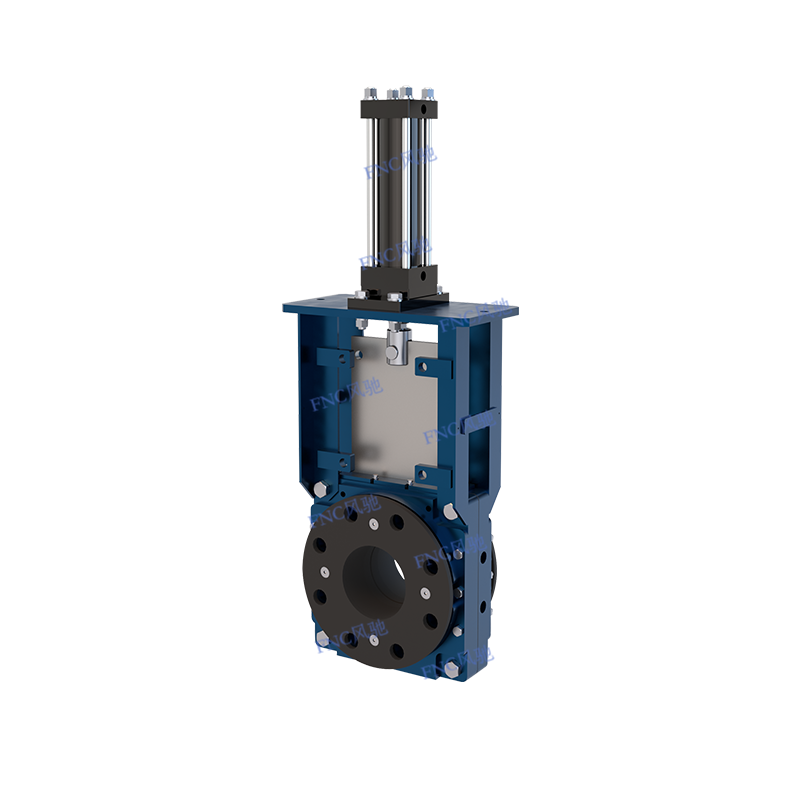

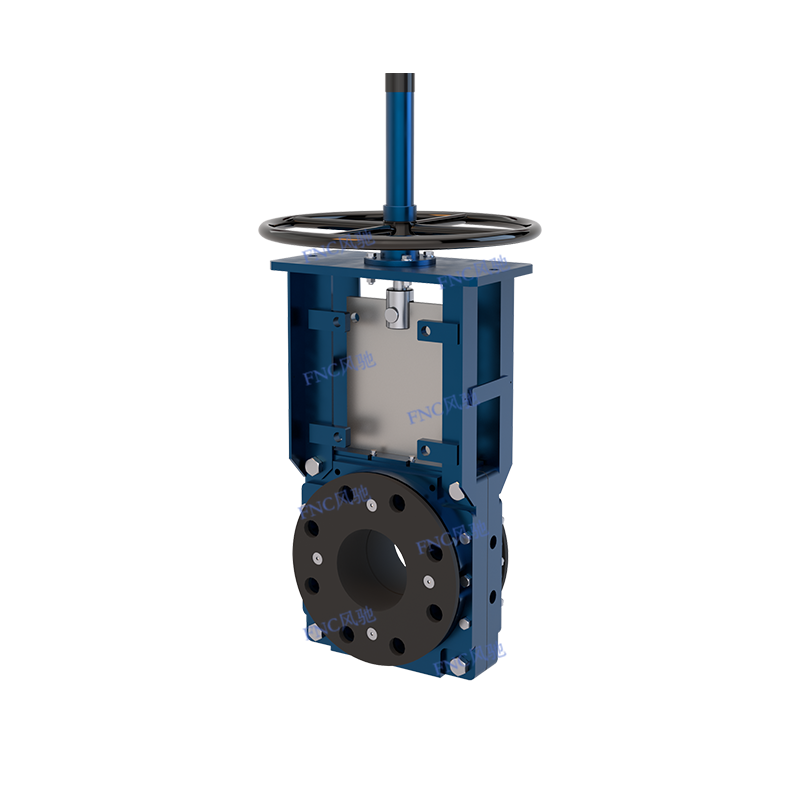

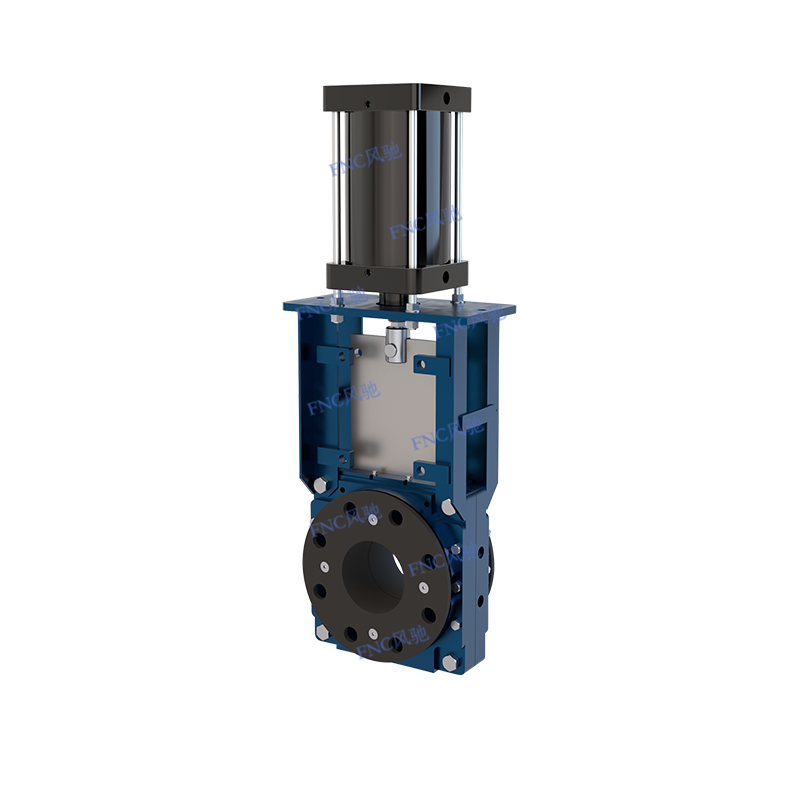

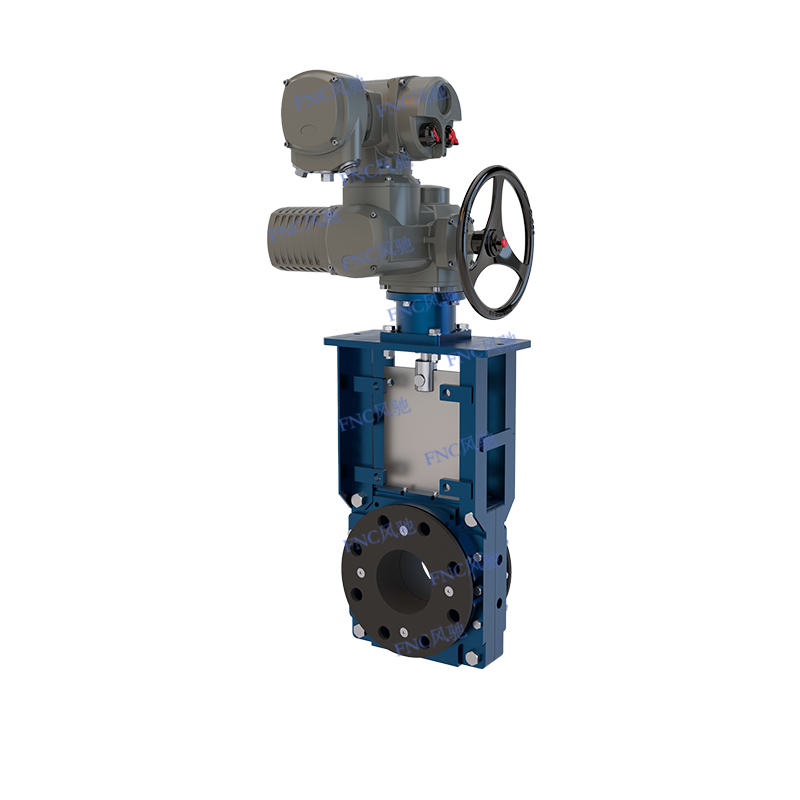

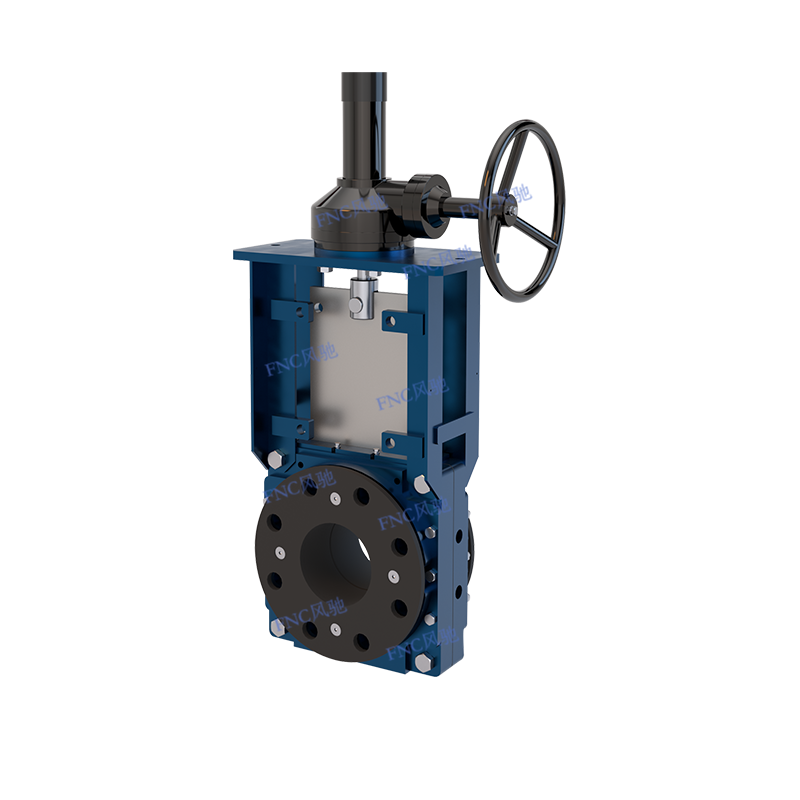

• অ্যাকচুয়েশন পদ্ধতি: ম্যানুয়াল (হ্যান্ডহুইল / ওয়ার্ম গিয়ার), বায়ুসংক্রান্ত অন-অফ টাইপ (একক অভিনয়/দ্বৈত অভিনয়), বায়ুসংক্রান্ত মডুলেটিং টাইপ, বৈদ্যুতিক( অন-অফ টাইপ / মডুলেটিং টাইপ / বিস্ফোরণ-প্রমাণ) , হাইড্রোলিক অ্যাকচুয়েশন, সম্মিলিত অ্যাকচুয়েশন ( ম্যানুয়াল-নিউমেটিক / ম্যানুয়াল-ইলেকট্রিক)

প্রযোজ্য পরিস্থিতি: খনি, ফসফরাস শিল্প, বিদ্যুৎ কেন্দ্র, ইস্পাত এবং অন্যান্য ধাতব শিল্প, সজ্জা এবং কাগজ শিল্প, রাসায়নিক উদ্ভিদ, অ্যালুমিনা শিল্প, সিমেন্ট প্ল্যান্ট, ইত্যাদি।

প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজেশন উপলব্ধ।

পণ্য বৈশিষ্ট্য

• 100% বুদ্বুদ-আঁট সিলিং ডাউনস্ট্রিম দিকে নিখুঁত শূন্য ফুটো নিশ্চিত করে;
• ডাবল-সিট ডিজাইন দ্বিমুখী প্রবাহ এবং ভালভের বন্ধ-বন্ধ সক্ষম করে;
• অবাধ প্রবাহ উত্তরণ অশান্তি দূর করে এবং ভালভের মধ্য দিয়ে তরল যাওয়ার সময় চাপের ক্ষতি হ্রাস করে;
• কোন আসন গহ্বর নেই, যা কঠিন কণা জমাতে বাধা দেয় এবং ভালভ গেটের নির্ভরযোগ্য বন্ধ নিশ্চিত করে;
• গতিশীল স্ব-সামঞ্জস্য কর্মক্ষমতা সঙ্গে একটি গৌণ সীল;
• গেট বা স্টেম প্যাকিংয়ের প্রয়োজন নেই, প্যাকিং ফুটো দূর করা এবং রক্ষণাবেক্ষণের কাজ;
• দীর্ঘস্থায়ী এবং টেকসই লুব্রিকেশন সিস্টেম;
• স্লারির সাথে সরাসরি যোগাযোগে কোন ধাতব উপাদান নেই;
• নমনীয় বন্ধনী নকশা: স্টেম নাট উপরে থেকে বিচ্ছিন্ন করা যেতে পারে এবং ঢালাই ছাড়াই সিলিন্ডার অ্যাকচুয়েশন বা বেভেল গিয়ার অ্যাকচুয়েশনের জন্য সাইটে প্রতিস্থাপিত করা যেতে পারে;
• ওপেন/ক্লোজ পজিশনিং ব্র্যাকেটগুলি DN400 এবং নীচের মাপের জন্য স্ট্যান্ডার্ড, এবং ফ্যাক্টরি দ্বারা প্রদত্ত বা ব্যবহারকারীর দ্বারা প্রস্তুতকৃত ফিক্সড-পজিশন পিনগুলি নির্বাচন করা যেতে পারে৷

নকশা বৈশিষ্ট্য

• ভারী-শুল্ক বন্ধনী নকশা একটি শীর্ষ-অপসারণযোগ্য স্টেম বাদাম গ্রহণ করে, ঢালাই ছাড়াই বেভেল গিয়ার বা বায়ুসংক্রান্ত অ্যাকুয়েটর ইনস্টল করার সুবিধা দেয়;
• ওপেন/ক্লোজ পজিশনিং ব্র্যাকেটগুলি স্ট্যান্ডার্ড (DN400 এবং নীচের মাপের জন্য);
• খোলা অবস্থানে, স্টেইনলেস স্টিলের গেটটি স্লারি থেকে সম্পূর্ণরূপে প্রত্যাহার করা যেতে পারে, ভালভটি বিচ্ছিন্ন না করে গেটটির পরিদর্শন বা প্রতিস্থাপনের অনুমতি দেয়;
• 316 স্টেইনলেস স্টীল গেট মান কনফিগারেশন;
• গতিশীল স্ব-সামঞ্জস্যকারী গৌণ সীল তৈলাক্তকরণ বজায় রাখে;
• সহজ ইনস্টলেশনের জন্য অন-সাইট প্রতিস্থাপনযোগ্য FENGCHI ইলাস্টিক সিলিং বুশিং;
• বাধাহীন প্রবাহ পথ, ধাতু-থেকে-ধাতু যোগাযোগ নেই, গাইড ব্লক বা কীলক-আকৃতির খাঁজ নেই;
• ডাবল-সিলিং বুশিং ডিজাইন "ব্লাইন্ড প্লেট"-টাইপ শাট-অফ প্রদান করে যখন ভালভ বন্ধ থাকে; সিলিং বুশিংগুলি মাঝারি চাপকে বিচ্ছিন্ন করার জন্য শক্তভাবে ফিট করে, ফ্ল্যাঞ্জ গ্যাসকেটের প্রয়োজনীয়তা দূর করে;
• ওয়ান-পিস ভালভ বডি ফ্ল্যাঞ্জ ড্রিলিং স্ট্যান্ডার্ড হল PN10, PN16/ANSI B16.5/150 ড্রিলিং একটি বিকল্প হিসাবে;
• ফ্লাশিং এরিয়ার নিয়ন্ত্রণযোগ্য স্ট্রোক গেটটিকে বন্ধ অবস্থায় সিলিং বুশিং-এর মধ্যে খুব গভীরভাবে প্রবেশ করাতে বাধা দেয়, সিলিং বুশিংয়ের উপর চাপ কমায় এবং বুশিং ছিঁড়ে যাওয়ার সম্ভাবনা; সমস্ত বোল্ট নীচে লক ওয়াশার দিয়ে সজ্জিত।

উপকরণ

• ভালভ শারীরিক উপাদান: নমনীয় আয়রন, SS304, বা অন্যান্য
• বুশিং উপাদান: NR, EPDM, NBR, ইত্যাদি
• ভালভ স্টেম উপাদান: SS304
• গেট উপাদান: SS304, 316, 2205, 2507
• ফাস্টেনার উপাদান: SS201, 304, 316
• সেকেন্ডারি সীল উপাদান: EPDM

প্রয়োজনীয়তার উপর ভিত্তি করে কাস্টমাইজেশন উপলব্ধ।

স্লারি ছুরি গেট ভালভ সংযোগের ধরন নির্বাচন টেবিল( শুধুমাত্র রেফারেন্সের জন্য)

স্লারি ছুরি গেট ভালভ অ্যাকচুয়েশন পদ্ধতি নির্বাচন টেবিল （ শুধুমাত্র রেফারেন্সের জন্য)
